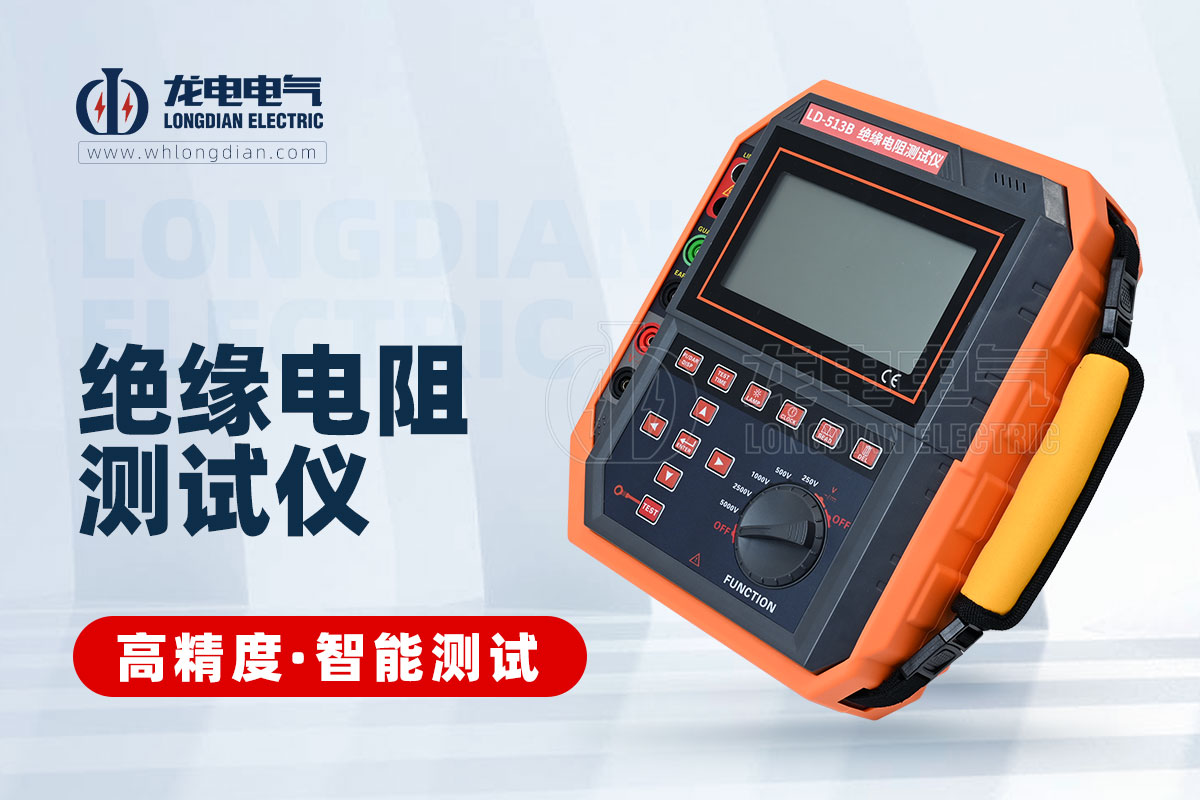

LD513B絕緣電阻測試儀采用電壓發生器產生一個電壓V，施加到電阻兩端，通過測量在電阻兩端流動電流I，并根據公式R=V/I計算電阻值R。

1、紅色高壓棒接口接上紅色的夾子或鉤子，將插頭接入儀表的紅色LINE端；黑色測試線的插頭插入儀表的黑色EARTH端；綠色測試線的插頭插入儀表的綠色GUARD端。

2、測量電氣產品元件之間的絕緣電阻時，可將高壓棒夾子（LINE）和黑色測試線夾子（EARTH）接在任一組被測設備的線頭上進行，如測量發電機相間絕緣電阻時，高壓棒夾子和黑色測試線夾子夾住其中兩相，三相可輪流交換，空出的一相應該接地。如下圖所示：

3、測量絕緣電阻時，紅色高壓棒夾子(LINE)接在被測設備上；黑色測試線夾子（EARTH）接在被測回路接地端，即被測設備的外殼或者大地。綠色測試線夾子（GUARD）接在被測試物的屏蔽部分或者其他不參與測量的部分，以消除表面泄漏電流的影響（詳見“屏蔽端GUARD線的使用方法”相關內容。如下圖所示：

注意：在接線時嚴禁將LINE與GUARD長時間短路，以免發生過載現象！
